Dây Chuyền Chiết Rót Thuốc Thú Y

Dây Chuyền Chiết Rót Thuốc Thú Y

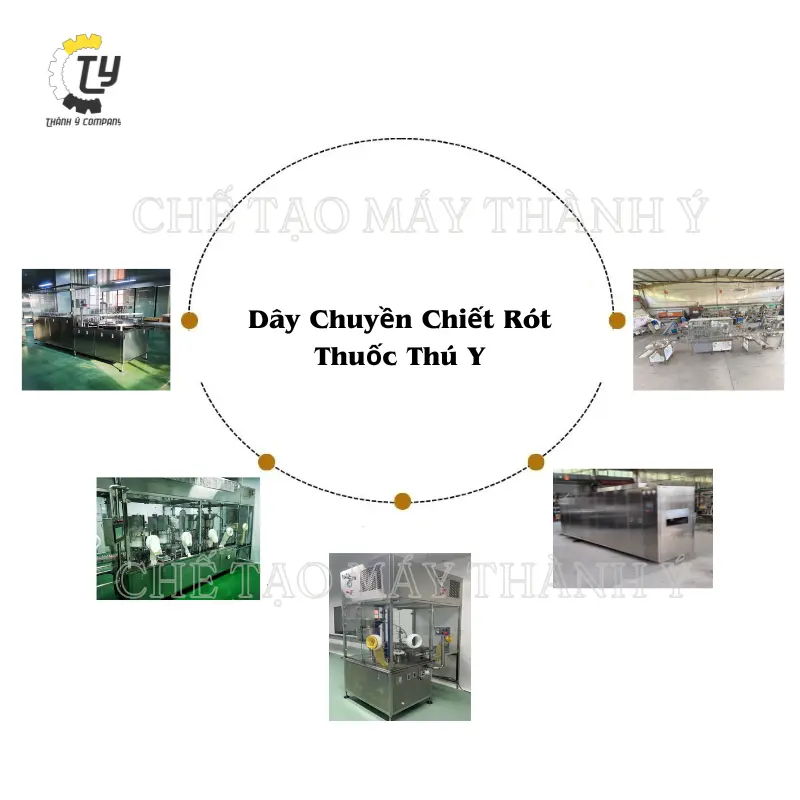

Dây chuyền chiết rót thuốc thú y dạng lỏng hoặc dạng bột được thiết kế theo tiêu chuẩn GMP, đảm bảo tự động hóa cao, vận hành ổn định và hạn chế tối đa sự can thiệp của con người. Toàn bộ hệ thống bao gồm các thiết bị chính sau:

• Máy rửa chai siêu âm
• Máy đẩy chai & mâm phân chai
• Lò sấy – tiệt khuẩn
• Máy chiết rót – đóng nút/định lượng
• Máy xoáy nắp / dập nắp
• Mâm xoay & hệ thống băng tải

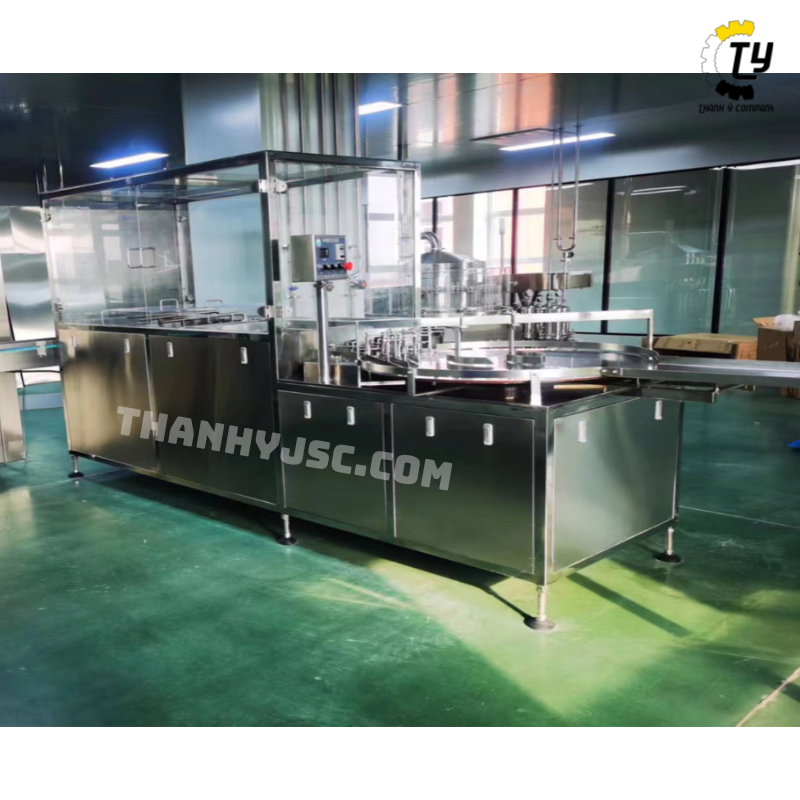

1. Máy Rửa Chai Siêu Âm

Giới thiệu

Máy rửa chai siêu âm tự động, trước khi tiến hành thiết kế phương án tổng thể, đã được tổng hợp ưu điểm của các sản phẩm cùng loại trong và ngoài nước, cùng các yêu cầu kỹ thuật liên quan. Đồng thời tham khảo nhiều tài liệu kỹ thuật về thiết bị rửa chai theo tiêu chuẩn GMP, đáp ứng nhu cầu thực tế của các nhà sản xuất hiện nay, từ đó tiếp tục cải tiến và hoàn thiện thiết bị.

Toàn bộ máy sử dụng hệ thống điều khiển PLC kết hợp giao diện vận hành HMI, phù hợp với yêu cầu xác nhận hệ thống máy tính (CSV). Thiết kế kết cấu đơn giản, đa chức năng, ngoại hình đẹp, vận hành thuận tiện, sản xuất ổn định.

Nguyên lý hoạt động:

Chai thủy tinh cần rửa được đưa vào bằng bàn chia chai và bánh cấp chai, chuyển vào đường ray lật chai để vào khu vực rửa thô bằng siêu âm.
Tác dụng của siêu âm: thông qua hiện tượng tạo bọt (cavitation), làm bong tách các bụi bám bên trong và bên ngoài chai.

Sau đó chai được đưa vào đường ray cố định và tự động lật để đáy chai hướng lên, miệng chai hướng xuống, chuyển vào khu vực rửa tinh theo phương thức “ba nước bốn khí” — rửa xả mạnh liên tục.

Đường ống cấp chai cho giai đoạn rửa thô và rửa tinh được thiết kế độc lập để tránh ô nhiễm chéo. Ở hai công đoạn cuối của rửa tinh, máy được trang bị cơ cấu thổi khí đặc biệt.

Tác dụng：

• Sau khi rửa đạt tiêu chuẩn, lượng nước còn lại trong chai được thổi sạch hoàn toàn.

• Rút ngắn thời gian sấy và tiệt khuẩn.

• Đảm bảo bên trong chai không còn dấu vết nước, luôn trong suốt và sạch.

• Khu vực rửa thô và rửa tinh đều được đồng bộ với công đoạn tiếp theo là lò sấy dạng đường hầm.

Máy rửa chai siêu âm áp dụng công nghệ làm sạch siêu âm tiên tiến trong và ngoài nước hiện nay, đưa siêu âm mật độ cao vào quá trình rửa, giúp chất lượng làm sạch đáp ứng hoàn toàn tiêu chuẩn GMP. Đây là thiết bị rửa lý tưởng cho ngành sản xuất thuốc bột đông khô, thuốc tiêm bột và thuốc uống dạng lỏng.

Đặc điểm

• Sử dụng siêu âm để rửa thô, sử dụng nước áp lực cao và khí để tự động lật chai và rửa tinh bằng phương pháp xối ngược.
  Bao gồm các bước: rửa thô – rửa tinh – thổi khô.

• Cấu trúc đơn giản, vận hành dễ dàng.

• Điều chỉnh tốc độ bằng biến tần.

• Có thể hoạt động độc lập hoặc kết nối dây chuyền sản xuất.

• Nạp chai và lật chai bằng cơ cấu đường ray, tỷ lệ vỡ thấp.

• Tự động hoàn thành toàn bộ quá trình rửa thô và rửa tinh.

• Có chức năng bảo vệ tự động.

• Đáp ứng đầy đủ yêu cầu GMP.

Mô tả bộ phận

Thông số kỹ thuật

Cấu hình linh kiện

2. Máy Chiết Bột Tự Động Dạng Trục Vít

Tổng quan

Máy chia bột DY-F4 sử dụng bốn đầu để liên tục chia bột. Vít đặc biệt được thiết kế để chia bột trực tiếp vào miệng chai, đảm bảo lượng chia chính xác và dễ dàng điều chỉnh. Máy sử dụng cơ chế nén nút, chia bột chính xác, hiệu suất ổn định và đáng tin cậy. Màn hình cảm ứng và mạch điều khiển PLC hoạt động ổn định và tin cậy. Thiết bị có các chức năng tự động chia bột, chia bột thủ công và xả bột thủ công, đồng thời được trang bị hệ thống báo động tự động khi chai bị lộn ngược, không có chai hoặc thiếu nút.

Đặc điểm nổi bật

Thông số kỹ thuật

Cấu hình linh kiện

3. Máy Đóng Nắp Tự Động

Tổng quan

Máy đóng nắp tự động DY-Z8 sử dụng cơ chế rung điện từ để tự động sắp xếp nắp và đưa nắp vào chai. Máy áp dụng phương pháp cán mép kiểu dao đơn để đóng kín nắp, với khả năng điều chỉnh lực ép dễ dàng. Khi thay đổi kích thước chai, chỉ cần thay một số bộ phận nhỏ là có thể phù hợp với các loại chai khác nhau.

Máy có thể hoạt động độc lập hoặc kết hợp với các thiết bị khác (ví dụ: máy chiết rót và nạp nút dạng đông khô) để tạo thành dây chuyền liên hoàn.

Nguyên lý làm việc:

Thiết bị gồm các bộ phận:

• Khung máy

• Bánh kéo chai vào/ra

• Hệ thống đặt nắp nhôm

• Khay đỡ chai dưới

• Đầu ép trên

• Lưỡi dao trònHệ thống điều khiển điện

Đặc điểm trực quan:

Chức năng

• Sau khi đóng nắp, chai được đưa trực tiếp ra băng chuyền thông qua bánh kéo, đường đi ngắn, giảm thiểu và tránh hiện tượng chai vỡ, đảm bảo tỷ lệ sản phẩm đạt chất lượng.

• Sử dụng cảm biến quang sợi, khi trên đường dẫn nắp phát hiện thiếu nắp, công tắc quang sẽ gửi tín hiệu về PLC và lập tức giảm tốc hoặc dừng máy.

• Tự động nâng nắp lên phễu ngoài và tự động bổ sung phễu trong, sắp xếp nắp, giúp năng suất cao. Bộ phận sắp xếp nắp sử dụng nguyên lý cộng hưởng điện từ. Trong phễu sắp xếp có dây xoắn đơn kênh; điều chỉnh tay quay có thể thay đổi vị trí nắp; điều chỉnh điện áp rung có thể thay đổi tốc độ sắp xếp nắp, thao tác dễ dàng, tốc độ nhanh, kèm theo thiết bị bắt bụi vụn nhôm.

• Máy có chức năng đếm sản phẩm: tại bộ phận đưa chai ra có công tắc quang cảm ứng để thống kê số lượng chai hoàn thiện, thuận tiện cho quản lý sản xuất.

• Sử dụng PLC và màn hình cảm ứng tiên tiến, có thể lập trình điều khiển hệ thống. Máy có chức năng tự dừng khi xảy ra sự cố, bật/tắt máy, đếm sản phẩm, hiển thị và hướng dẫn bảo trì đơn giản.

Ngoài ra, máy được trang bị:

• Tấm lọc khí lớp laminar cấp độ 100

• Cửa bảo vệ bằng kính cường lực

• Toàn bộ quá trình đóng nắp diễn ra trong hệ thống laminar kín cấp A

• Các vị trí thao tác có găng tay vô trùng, dễ dàng tích hợp hệ thống RABS

• Hiệu quả laminar tốt, độ trong của sản phẩm cao, tỷ lệ đạt chất lượng cao

Đặc điểm nổi bật

• Hiệu suất tổng thể tốt, độ tự động hóa cao, vận hành ổn định, tỷ lệ sản phẩm đạt cao

• Cán nắp kiểu tiến dần, hiệu quả niêm phong tốt, tốc độ cao

• Dao tròn lệch tâm đàn hồi, khay đỡ và đầu ép đều có đệm đàn hồi, hạn chế vỡ chai

• Cấu trúc đơn giản, dễ điều chỉnh, dễ vệ sinh và bảo dưỡng

• Có thể sử dụng độc lập hoặc nối dây chuyền, điều tốc biến tần

Thông số kỹ thuật

Cấu hình linh kiện

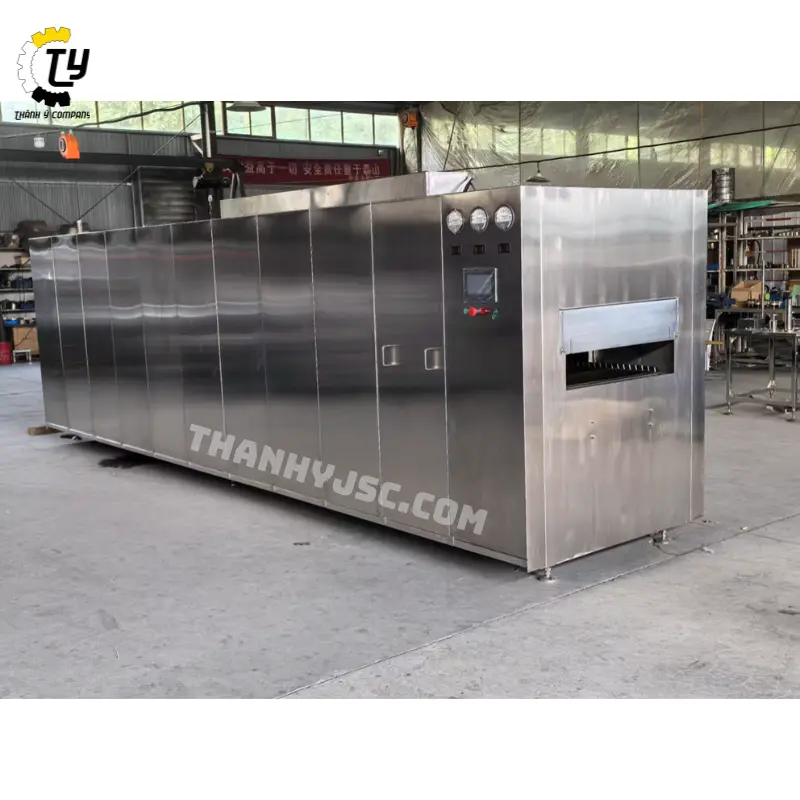

4. Lò Sấy Dạng Hầm

Thông số kỹ thuật

5. Máy Chiết Rót – Ép Nút 12 Kim

Thông số kỹ thuật
