Dây Chuyền Chiết Rót Dung Dịch

Lợi ích tổng thể:

Tăng năng suất sản xuất gấp 3–5 lần so với chiết rót thủ công.
Đảm bảo độ chính xác định lượng và vệ sinh an toàn sản phẩm.
Giảm lỗi do con người, nâng cao tính chuyên nghiệp và hình ảnh doanh nghiệp.
Phù hợp dây chuyền sản xuất quy mô vừa – lớn.

Hotline

0382.386.179

Zalo ngay

Mô tả sản phẩm

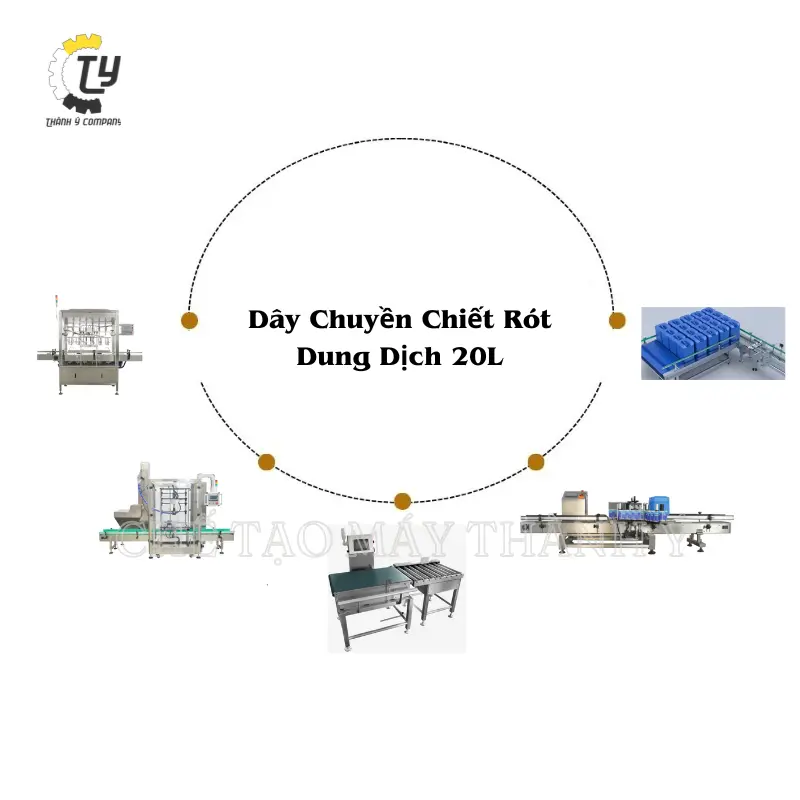

Dây Chuyền Chiết Rót Dung Dịch 20L

Dây chuyền chiết rót dung dịch 20L là hệ thống thiết bị tự động hóa được thiết kế để chiết rót, đóng nắp, kiểm tra trọng lượng, dán nhãn và đóng gói các sản phẩm dung dịch (nước rửa, dầu, hóa chất, dung môi, nước tinh khiết, v.v.) vào bao bì lớn (can, thùng, bình dung tích 20 lít).

Hệ thống vận hành khép kín, đảm bảo năng suất cao – độ chính xác lớn – giảm nhân công – nâng cao chất lượng sản phẩm.

Đặc điểm nổi bật của dây chuyền chiết rót dung dịch 20L

Tự động hóa cao: Từ khâu cấp thùng, chiết rót, đóng nắp đến dán nhãn đều được điều khiển hoàn toàn tự động.
Độ chính xác cao: Hệ thống chiết sử dụng bơm bánh răng kết hợp servo motor, đảm bảo sai số chiết < ±0.2%.
Linh hoạt: Có thể cài đặt dung tích và tốc độ chiết rót khác nhau qua màn hình cảm ứng (HMI).
An toàn & vệ sinh: Vật liệu chế tạo bằng inox 304 hoặc 316L, phù hợp tiêu chuẩn GMP, an toàn với dung dịch thực phẩm hoặc hóa chất.
Tiết kiệm nhân công: Vận hành chỉ cần 1–2 người giám sát.
Dễ bảo trì – lắp đặt mô-đun: Các máy liên kết qua băng tải, có thể tháo rời, thay đổi vị trí linh hoạt.

Cấu hình chính và Thông số kỹ thuật của dây chuyền chiết rót dung dịch 20L

1. Máy Chiết Rót Tự Động Bằng Bơm Bánh Răng Servo 5 Đầu

Thông số kỹ thuật:

Hạng mục	Chi tiết
Số đầu chiết	5
Dung tích chiết	20L
Hình thức chiết	Định lượng bằng bơm bánh răng servo
Tốc độ chiết	400–500 thùng/giờ
Độ chính xác chiết	±0.5–1%
Vật liệu khung	Thép không gỉ 304
Phần tiếp xúc chất lỏng	316L
Hệ thống điều khiển	PLC + màn hình cảm ứng
Áp suất khí nén	0.6–0.8 MPa
Công suất	1.2 kW / 380V / 3 pha
Chiều cao băng tải	500 mm
Loại băng tải	Dạng xích có chặn

Cấu hình điện:

Hạng mục	Thương hiệu
Động cơ băng tải	Yaben
Động cơ servo	Hongsen
PLC	Siemens
Màn hình cảm ứng	Weinview
Nguồn chuyển mạch	Mean Well
Rơ le	Schneider

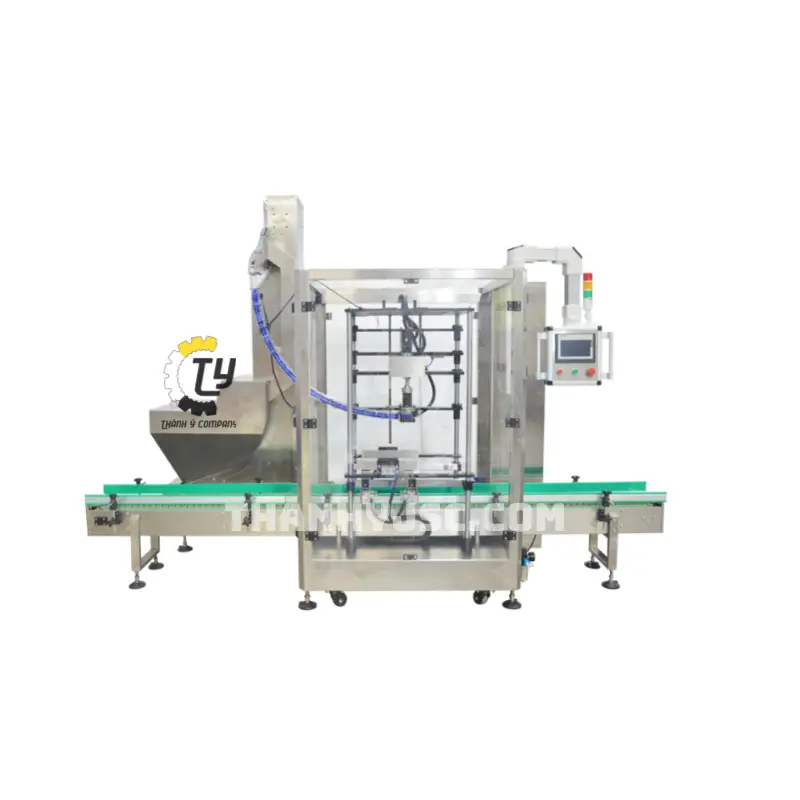

2. Máy Đặt Nắp & Vặn Nắp Tự Động

Thông số kỹ thuật:

Hạng mục	Chi tiết
Quy cách phù hợp	Theo mẫu khách hàng cung cấp
Phương thức cấp nắp	Mâm rung hoặc băng tải nâng
Hình thức vặn nắp	Ba kẹp – servo điều khiển
Tốc độ vặn nắp	400–500 thùng/giờ
Hệ thống điều khiển	PLC + màn hình cảm ứng
Băng tải	Cao 500 mm so với mặt đất
Động cơ băng tải	Biến tần điều tốc
Công suất tổng	Khoảng 1.0 kW
Nguồn điện	AC 220V, 1 pha
Khung máy	Thép không gỉ 304
Áp suất khí nén	0.6–0.8 MPa

Cấu hình điện:

Hạng mục	Thương hiệu
Linh kiện khí nén	Airtac
Rơ le trung gian	Omron (Izumi)
Nguồn	Mean Well
Động cơ servo vặn nắp	Shanchuan
Động cơ servo nâng hạ	Shanchuan
Biến tần	Inovance
Bộ điều khiển	Inovance
Màn hình cảm ứng	Inovance

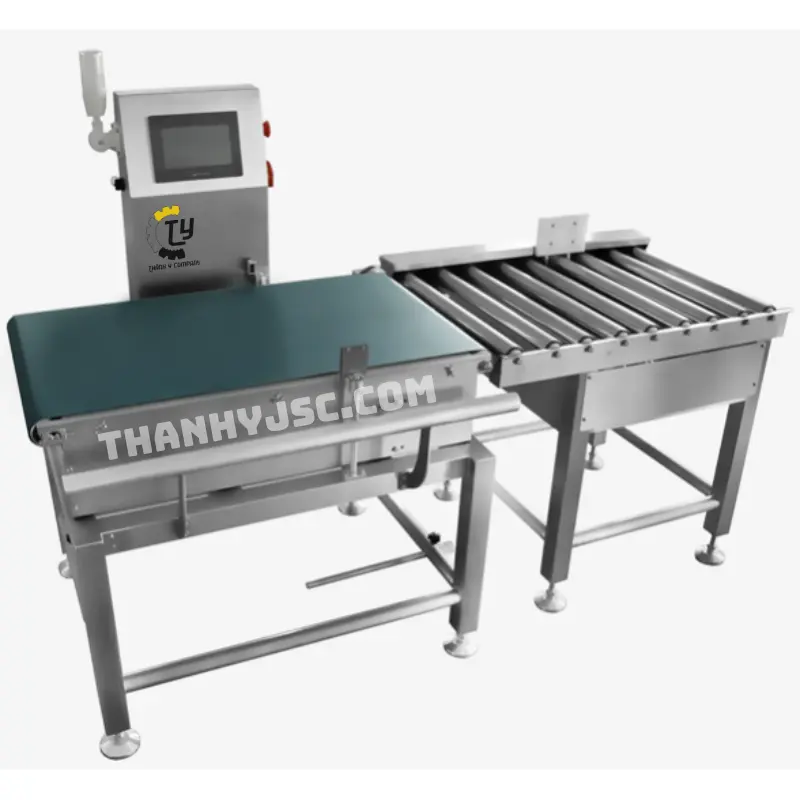

3. Máy Cân Kiểm Tra Trọng Lượng Tự Động

Thông số kỹ thuật:

Hạng mục	Chi tiết
Nguồn điện	AC 220V ±10%, 50Hz
Công suất	0.4 kW
Phạm vi cân	≤ 30 kg
Độ chính xác	±2g ~ ±6g
Bước chia nhỏ nhất	1g
Tốc độ băng tải	20–35 m/phút
Kích thước sản phẩm cân	≤700(L) × 490(W) mm
Kích thước băng tải cân	900(L) × 500(W) mm
Cách loại bỏ	Đẩy bằng tay đòn (xi lanh)
Hệ thống điều khiển	Bộ điều khiển A/D tốc độ cao
Số sản phẩm cài đặt trước	2000 loại
Hướng vận hành	Trái vào – Phải ra
Môi trường làm việc	0–40℃, RH 30–95%
Nguồn khí nén	0.6–1 MPa
Khung máy	Thép không gỉ 304

Cấu hình điện:

Hạng mục	Thương hiệu
Màn hình cảm ứng	Weinview
Cảm biến cân	Zhonghang
Nguồn chuyển mạch	Omron
Công tắc chính	Sommer
Biến tần	Siemens
Động cơ	STS
Linh kiện khí nén	Airtac

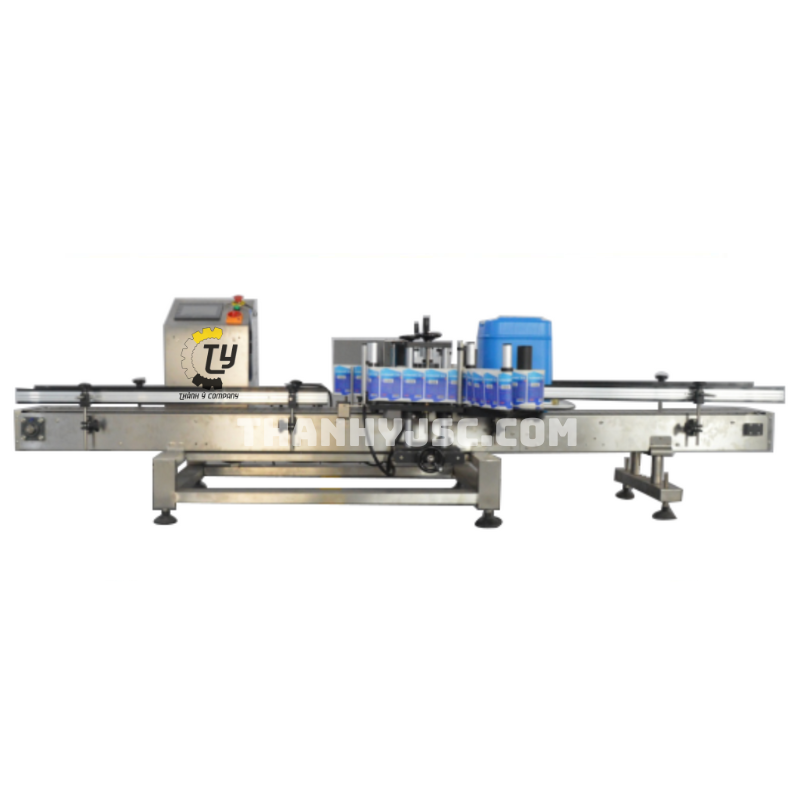

4. Máy Dán Nhãn Thùng Lớn

Thông số kỹ thuật:

Hạng mục	Chi tiết
Nguồn điện	AC 220V / 50Hz
Công suất tổng	2000 W
Độ chính xác dán nhãn	±1.0 mm
Kích thước nhãn phù hợp	Chiều cao 15–200 mm
Năng suất	500–1000 thùng/giờ (tùy kích thước sản phẩm)

Cấu hình điện:

Hạng mục	Thương hiệu
PLC	Siemens
Màn hình cảm ứng	Siemens
Động cơ cấp nhãn	Leadshine
Cảm biến nhãn	SICK
Cảm biến vật thể	Leuze
Biến tần	Koken

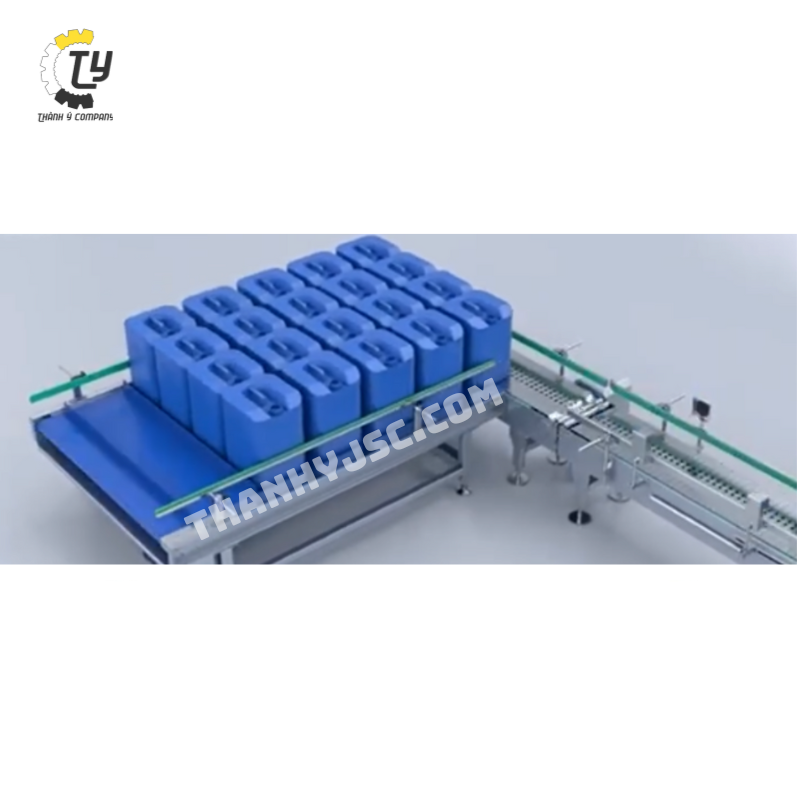

5. Bàn Cấp Thùng Tự Động

Hạng mục	Chi tiết
Nguồn điện	220V
Công suất tổng	0.37 kW
Động cơ	Guangzhou Haisi
Biến tần	Guangzhou Haisi

Ứng dụng của dây chuyền chiết rót dung dịch 20L

Dây chuyền chiết rót dung dịch 20L được sử dụng rộng rãi trong các lĩnh vực:

Hóa chất công nghiệp: Dung dịch tẩy rửa, dung môi, hóa chất xử lý nước, sơn, dầu nhờn.
Thực phẩm & đồ uống: Nước tinh khiết, nước mắm, nước tương, siro, dầu ăn.
Mỹ phẩm – dược phẩm: Dung dịch sát khuẩn, chất tẩy rửa, dung dịch dưỡng.
Ngành nông nghiệp: Phân bón lỏng, thuốc bảo vệ thực vật.
