Dây chuyền chiết xuất tuần hoàn chân không -TYVN3500L
Dây chuyền chiết xuất tuần hoàn chân không -TYVN3500L gồm:
+ Nồi chiết xuất 3500L
+ Hệ thống cô tuần hoàn 1500L
+ Bình chứa nước ngưng 500L
+ Bơm lọc 1.5kw
+ Bơm chân không 5,5kw
+ Tháp giải nhiệt 50 RT kèm bơm nước làm mát
Đặc tính sản phẩm
Mô tả sản phẩm

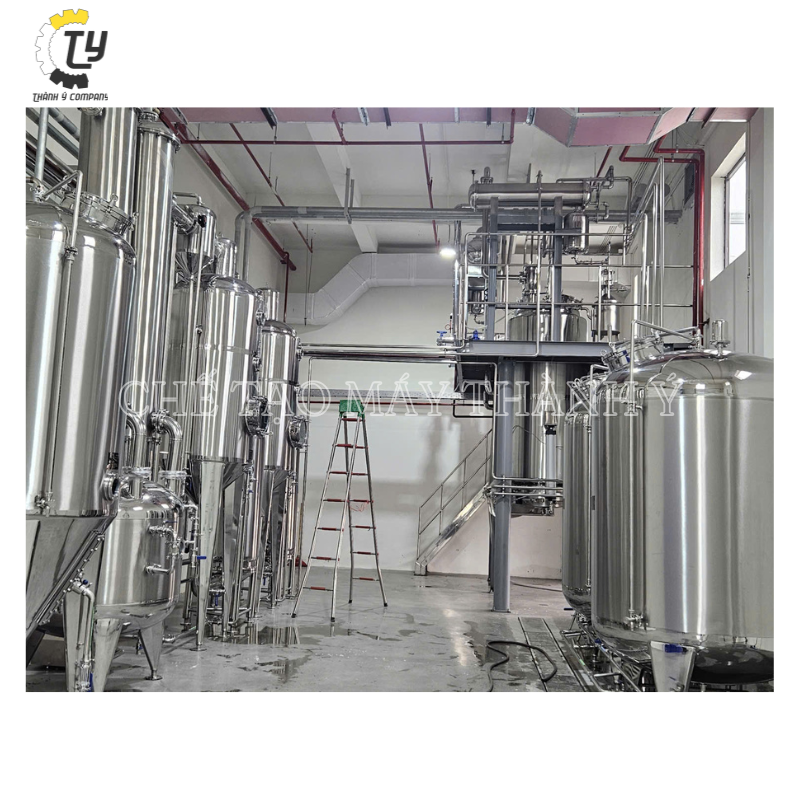

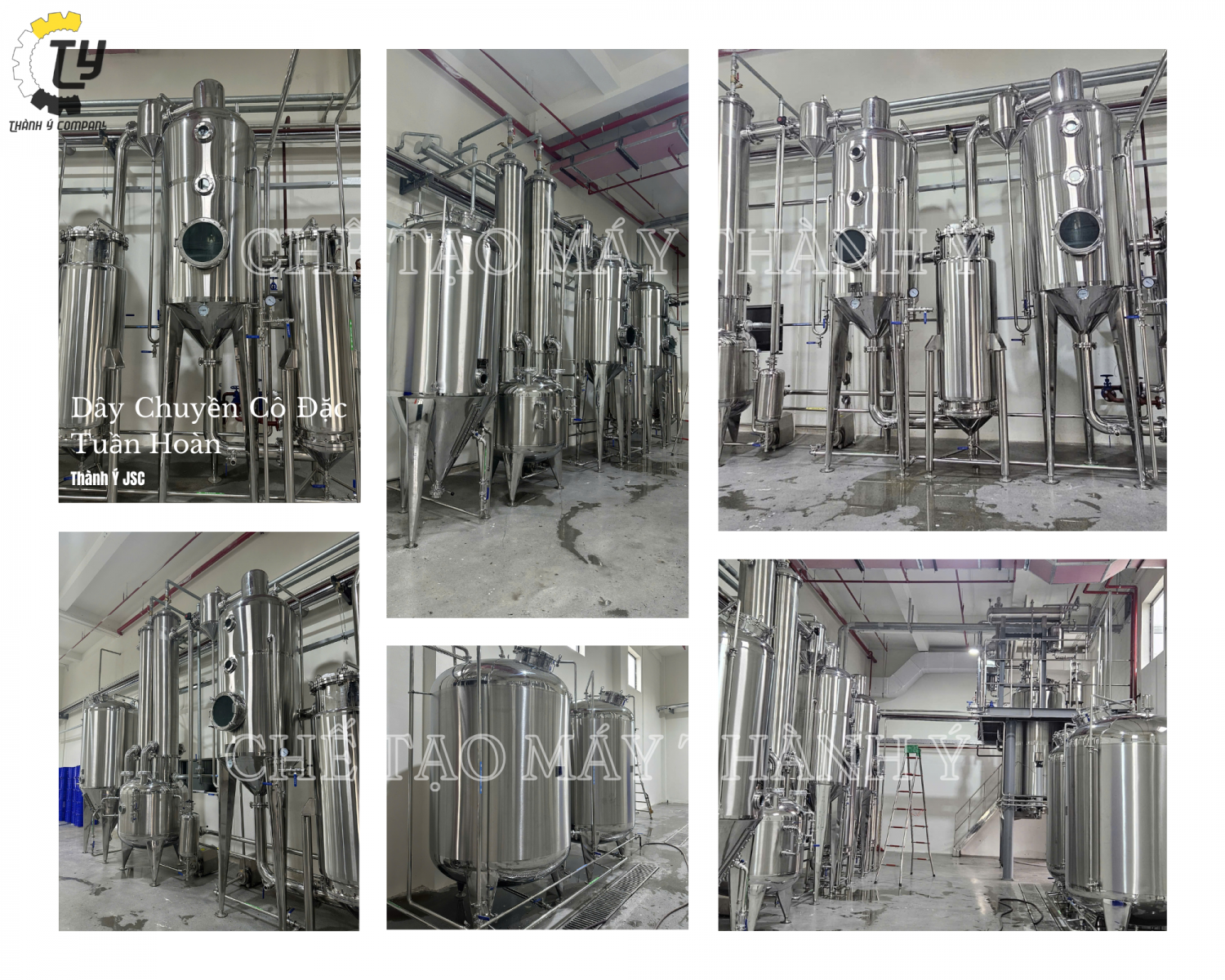

Dây chuyền chiết xuất tuần hoàn chân không 3500L
Dây chuyền chiết xuất tuần hoàn chân không 3500L - Tối ưu hóa quá trình chiết xuất và cô đặc với công suất vượt trội, giữ nguyên giá trị dược liệu
Ứng dụng của Dây chuyền chiết xuất tuần hoàn chân không 3500L
Dây chuyền chiết xuất tuần hoàn chân không 3500L có các ứng dụng thực tế sau:
-
Sản xuất Dược phẩm: Tinh chiết các hợp chất dược liệu quý từ thảo mộc, cây thuốc, đảm bảo chất lượng và hiệu quả tối ưu.
-
Công nghiệp Thực phẩm: Chiết xuất tinh dầu, hương liệu và các chất dinh dưỡng từ nguyên liệu thực phẩm như trái cây, rau củ để sản xuất các sản phẩm chế biến thực phẩm cao cấp.
-
Chế biến Hóa chất: Chiết xuất và tinh chế các hợp chất hóa học, phân bón, và các sản phẩm hóa học khác với yêu cầu chất lượng cao.
-
Sản xuất Mỹ phẩm: Tinh chế các nguyên liệu tự nhiên để sản xuất các sản phẩm chăm sóc da và làm đẹp.
-
Nghiên cứu và Phát triển: Sử dụng trong các phòng thí nghiệm và trung tâm nghiên cứu để chiết xuất các hợp chất mới phục vụ nghiên cứu và phát triển sản phẩm mới.
Dây chuyền này giúp tối ưu hóa quy trình chiết xuất, bảo vệ chất lượng nguyên liệu, và tăng hiệu quả sản xuất.
Thông số kỹ thuật của Dây chuyền chiết xuất tuần hoàn chân không 3500L
|
Thông số kỹ thuật |
1 Cấu trúc bình chiết xuất : Trên hình trụ dươi hình nón, thể tích hiệu quả: 3500L. Áp suất thiết kế: áp suất thường xuyên, áp suất làm việc: áp suất bình thường; nhiệt độ thiết kế: 120 °C, nhiệt độ hoạt động: ≤50- 100 °C. Môi trường làm việc: chiết xuất dược liệu 2, : Diện tích trao đổi nhiệt khoảng 6,5 ㎡. Áp suất thiết kế: 0,3Mpa, áp suất làm việc: < 0,25 Mpa, nhiệt độ thiết kế: 132 °C, nhiệt độ hoạt động: < 126 °C, môi trường làm việc: hơi nước bão hòa. 3, Cửa cấp nguyên liệu , kích thước DN800。 4, Cửa xả bã : DN1000 xi lanh đơn mở cửa xả bã hành trình 500, xi lanh đơn mở vanh xoay hành trình 80 , xi lanh kép khóa chặt hành trình 80 . Bên trong được phủ một bộ lọc hình vòm, đường kính mắt lọc 80 mehs. 5, Bộ khử bọt : kích thước Φ160×133, có vách ngăn bằng thép không gỉ. 6, Bình ngưng tụ: sử dụng bình ngưng ống trùm. Diện tích trao đổi nhiệt của bình ngưng là 13,5m2. Bình ngưng : áp suất thiết kế: áp suất thường xuyên 0,3mpa , áp suất làm việc 0,2mpa : nhiệt độ thiết kế: 120 ° C, nhiệt độ hoạt động ≤ 95 ° C. Môi trường làm việc: hơi nước bay lên từ nồi chiết Vỏ: Áp suất thiết kế: 0.3 Mpa, áp suất làm việc 0,15 Mpa: nhiệt độ thiết kế: 50 °C, nhiệt độ hoạt động: 15 ~ 30 °C. Môi trường làm việc: nước làm mát. 7, Bộ làm mát cấp 2 0,7m2. nhiệt độ thiết kế: 120 ° C, nhiệt độ hoạt động ≤ 95 ° C. Môi trường làm việc: ngưng tụ. Vỏ: Áp suất thiết kế: 0. 2Mpa, áp suất làm việc 0,1 mpa : nhiệt độ thiết kế: 50 °C, nhiệt độ hoạt động: 15 ~ 30 °C. Môi trường làm việc: nước làm mát. 8 Bộ lọc kép : diện tích lọc hiệu quả 0,4 ㎡, lưới lọc 100 mehs.
|
Video Dây chuyền chiết xuất tuần hoàn chân không 3500L
Yêu cầu tư vấn
- Dung tích lớn: 200 lít Dung tích lớn cho phép xử lý một lượng nguyên liệu đáng kể trong mỗi lần chưng cất, đáp ứng nhu cầu sản xuất quy mô vừa và lớn.
- Chất liệu inox cao cấp: Inox 304 Toàn bộ thân máy được làm bằng inox 304, đảm bảo độ bền cao, khả năng chống ăn mòn tốt, dễ dàng vệ sinh và đảm bảo an toàn vệ sinh thực phẩm.
- Điều khiển nhiệt độ: Hệ thống điều khiển nhiệt độ chính xác giúp duy trì nhiệt độ ổn định trong suốt quá trình chưng cất, đảm bảo chất lượng tinh dầu đầu ra.
